アイコン 傾斜支点の配置
［架構配置入力］▶〔支点〕▶［傾斜支点］▶［傾斜支点の配置］
［ツール］▶〔配置〕▶［節点・部材］▶［傾斜支点の配置］
傾斜支点を配置します。
アイコン  プロパティ
アイコン  操作方法

アイコン プロパティ

プロパティ
※ 設定項目については、[架構配置入力]メニューの【傾斜支点のグリッドシート入力】を参照してください。

アイコン 操作方法

[プロパティウィンドウ]で各項目を設定し、モデルウインドウで傾斜支点を指定します。
例)x軸の方向は「節点1」から「節点7」に向かい、y軸のベクトルは（1,-1,0）となる傾斜支点1を指定します。
  1. [表示モード]を[節点]アイコンにします。
  2. [プロパティウィンドウ]で配置する傾斜支点の項目を設定します。
    プロパティ

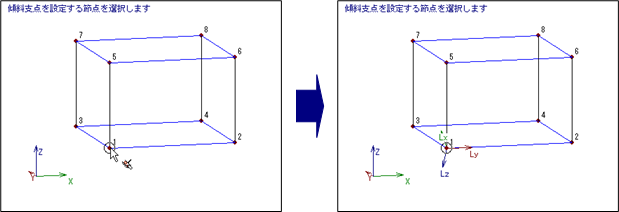

  3. ｢節点1｣を指定すると、支点1の傾斜軸は下図のようになります。
    図
  4. [終了]ボタンをクリック、または[Tab]キーを押すと終了します。
    ※ [リセット]ボタンをクリックすると、設定が初期値に戻ります。
